神经网络内部与 Tensorflow 中的交互式代码

原文：www.kdnuggets.com/2018/06/inside-mind-neural-network-interactive-code-tensorflow.html/2

c 评论

内部梯度 / 正面和负面属性

alpha 值为 1.0

现在让我们使用 内部梯度，alpha 值为 ….

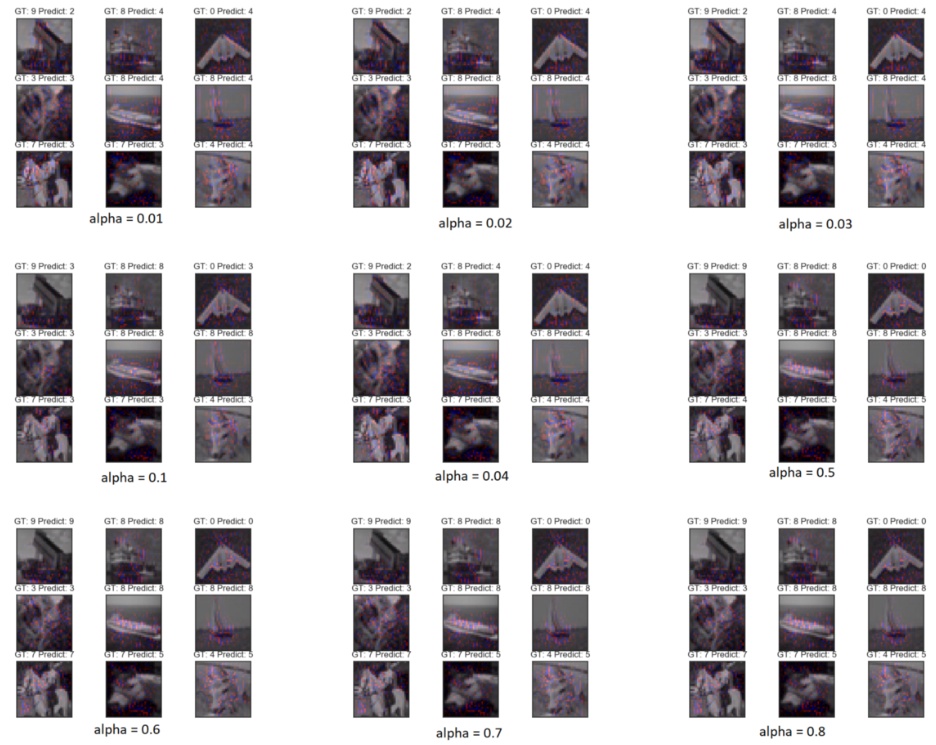

0.01, 0.01, 0.03, 0.04, 0.1, 0.5, 0.6, 0.7, 0.8 和 1.0（与原始输入相同），以可视化网络的内部工作。

图像

上述所有图像表示了不同 alpha 值下相对于输入的梯度。我们可以观察到，随着 alpha 值的增加，梯度变得越来越接近 0（黑色），这是由于网络的饱和。我们可以清楚地看到，当我们将所有图像以 gif 格式查看时，梯度变化的差异。

然而，我能够做出一个有趣的观察，随着 alpha 值变小，我的网络无法做出正确的预测。如下面所示，当 alpha 值较小时（0.01），网络预测大多为 3 或 4（猫/鹿）

红色框 → 模型预测

但随着 alpha 值的增加，最终达到 1.0，我们可以观察到模型的准确性增加。最后，让我们查看每个 alpha 值下梯度的正面和负面属性。

蓝色像素 → 与原始图像叠加的正面属性

红色像素 → 与原始图像叠加的负面属性

图像

再次，如果我们将这些图像制作成 gif，就更容易查看变化。

积分梯度 / 正面和负面属性

左侧图像 → 积分梯度，步长为 3000，用于 黎曼近似

右侧图像 → 正面属性用蓝色标记，负面属性用红色标记

最后，当我们使用积分梯度来可视化梯度时，我们可以观察到如上所示的结果。我发现的一个非常有趣的事实是网络如何预测马（7）、狗（5）和鹿（4）。

首先，让我们看一下原始图像，如上所示，左侧和中间的图像是马，右侧的图像是绵羊。

当我们可视化积分梯度时，可以看到一些有趣的现象。正如中间图像所示，网络认为马的头部最重要。然而，当仅仅考虑头部时，网络认为这是一张狗的图片。（而且它确实有点像狗）。右侧图像也有类似的故事，当网络仅考虑绵羊的头部时，它预测为狗。

然而，正如最左侧的图像所示，当网络接收马的整体形状（包括一些人类的部分）时，它正确地识别了这张图像为马。真是惊人！

交互式代码

对于 Google Colab，你需要一个谷歌账户来查看代码，另外你不能在 Google Colab 中运行只读脚本，所以请在你的沙盒中复制一份。最后，我永远不会请求访问你 Google Drive 上的文件，仅供参考。祝编程愉快！为了透明度，我已将所有训练日志上传到我的 GitHub。

要访问此帖子的代码，请 点击这里，要查看训练 日志请点击这里。

最后的话

由于这一领域仍在发展中，将会有新的方法和发现。（我希望我也能为这些发现做出贡献。）最后，如果你想访问原始论文“Axiomatic Attribution for Deep Networks”的代码， 请点击这里。

如果发现任何错误，请发邮件到 jae.duk.seo@gmail.com。如果你希望查看我所有写作的列表，请 点击这里查看我的网站。

同时在我的 Twitter 关注我，访问 我的网站，或者我的 YouTube 频道 以获取更多内容。我还实现了 Wide Residual Networks，请点击这里查看博客文章。

参考资料

  1. Axiom/definition/theorem/proof。 （2018）。YouTube。检索于 2018 年 6 月 14 日，来自 www.youtube.com/watch?v=OeC5WuZbNMI

  2. axiom — 词典定义。（2018）。Vocabulary.com。检索于 2018 年 6 月 14 日，来自 www.vocabulary.com/dictionary/axiom

  3. Axiomatic Attribution for Deep Networks — — Mukund Sundararajan, Ankur Taly, Qiqi Yan. (2017). Vimeo. 取自 vimeo.com/238242575

  4. STL-10 数据集。 (2018). Cs.stanford.edu. 取自 cs.stanford.edu/~acoates/stl10/

  5. Benenson, R. (2018). 分类数据集结果。 Rodrigob.github.io. 取自 rodrigob.github.io/are_we_there_yet/build/classification_datasets_results.html#53544c2d3130

  6. [duplicate], H. (2018). 如何在 Matplotlib (python) 中隐藏坐标轴和网格线。 Stack Overflow. 取自 stackoverflow.com/questions/45148704/how-to-hide-axes-and-gridlines-in-matplotlib-python

  7. VanderPlas, J. (2018). 多个子图 | Python 数据科学手册。 Jakevdp.github.io. 取自 jakevdp.github.io/PythonDataScienceHandbook/04.08-multiple-subplots.html

  8. matplotlib.pyplot.subplot — Matplotlib 2.2.2 文档。 (2018). Matplotlib.org. 取自 matplotlib.org/api/_as_gen/matplotlib.pyplot.subplot.html

  9. matplotlib, m. (2018). matplotlib 中超过 9 个子图。 Stack Overflow. 取自 stackoverflow.com/questions/4158367/more-than-9-subplots-in-matplotlib

  10. pylab_examples 示例代码：subplots_demo.py — Matplotlib 2.0.0 文档。 (2018). Matplotlib.org. 取自 matplotlib.org/2.0.0/examples/pylab_examples/subplots_demo.html

  11. matplotlib.pyplot.hist — Matplotlib 2.2.2 文档。 (2018). Matplotlib.org. 取自 matplotlib.org/api/_as_gen/matplotlib.pyplot.hist.html

  12. Python?, I. (2018). 是否有一种干净的方法在 Python 中生成折线直方图？ Stack Overflow. 取自 stackoverflow.com/questions/27872723/is-there-a-clean-way-to-generate-a-line-histogram-chart-in-python

  13. Pyplot Text — Matplotlib 2.2.2 文档。 (2018). Matplotlib.org. 取自 matplotlib.org/gallery/pyplots/pyplot_text.html#sphx-glr-gallery-pyplots-pyplot-text-py

  14. [ Google / ICLR 2017 / 论文总结 ] 反事实的梯度。 (2018). Towards Data Science. 于 2018 年 6 月 16 日访问，来自 towardsdatascience.com/google-iclr-2017-paper-summary-gradients-of-counterfactuals-6306510935f2

  15. numpy.transpose — NumPy v1.14 手册。 (2018). Docs.scipy.org. 于 2018 年 6 月 16 日访问，来自 docs.scipy.org/doc/numpy-1.14.0/reference/generated/numpy.transpose.html

  16. 命令，G。 (2018). 在一个命令中执行 git add 和 commit。 Stack Overflow. 于 2018 年 6 月 16 日访问，来自 stackoverflow.com/questions/4298960/git-add-and-commit-in-one-command

  17. 如何将图像切分为红色、绿色和蓝色通道。 (2018). 如何使用 misc.imread 将图像切分为红色、绿色和蓝色通道。 Stack Overflow. 于 2018 年 6 月 16 日访问，来自 stackoverflow.com/questions/37431599/how-to-slice-an-image-into-red-green-and-blue-channels-with-misc-imread

  18. 如何在 Windows 10 上安装 Bash shell 命令行工具。 (2016). Windows Central. 于 2018 年 6 月 16 日访问，来自 www.windowscentral.com/how-install-bash-shell-command-line-windows-10

  19. Google Colab 免费 GPU 教程 — Deep Learning Turkey — Medium. (2018). Medium. 于 2018 年 6 月 16 日访问，来自 medium.com/deep-learning-turkey/google-colab-free-gpu-tutorial-e113627b9f5d

  20. 安装 — imgaug 0.2.5 文档。 (2018). Imgaug.readthedocs.io. 于 2018 年 6 月 16 日访问，来自 imgaug.readthedocs.io/en/latest/source/installation.html

  21. numpy.absolute — NumPy v1.14 手册。 (2018). Docs.scipy.org. 于 2018 年 6 月 16 日访问，来自 docs.scipy.org/doc/numpy-1.14.0/reference/generated/numpy.absolute.html

  22. numpy.clip — NumPy v1.10 手册。 (2018). Docs.scipy.org. 于 2018 年 6 月 16 日访问，来自 docs.scipy.org/doc/numpy-1.10.0/reference/generated/numpy.clip.html

  23. numpy.percentile — NumPy v1.14 手册。 (2018). Docs.scipy.org. 于 2018 年 6 月 16 日访问，来自 docs.scipy.org/doc/numpy/reference/generated/numpy.percentile.html

  24. CIFAR-10 和 CIFAR-100 数据集。 (2018). Cs.toronto.edu. 于 2018 年 6 月 16 日访问，来自 www.cs.toronto.edu/~kriz/cifar.html

  25. [ICLR 2015] 追求简单性：具有交互式代码的全卷积网络 [手册…. (2018). Towards Data Science. 取自 towardsdatascience.com/iclr-2015-striving-for-simplicity-the-all-convolutional-net-with-interactive-code-manual-b4976e206760 于 2018 年 6 月 16 日

  26. EN10/CIFAR. (2018). GitHub. 取自 github.com/EN10/CIFAR 于 2018 年 6 月 16 日

  27. 深度网络的公理归因 — — Mukund Sundararajan, Ankur Taly, Qiqi Yan. (2017). Vimeo. 取自 vimeo.com/238242575 于 2018 年 6 月 16 日

  28. (2018). Arxiv.org. 取自 arxiv.org/pdf/1506.06579.pdf 于 2018 年 6 月 16 日

  29. Riemann 和. (2018). En.wikipedia.org. 取自 en.wikipedia.org/wiki/Riemann_sum 于 2018 年 6 月 16 日

简介: Jae Duk Seo 是瑞尔森大学的四年级计算机科学学生。

原文。经授权转载。
